二层交换机实现vlan功能

使用 Cisco Packer Tracer 模拟器来配置二层交换的VLAN功能

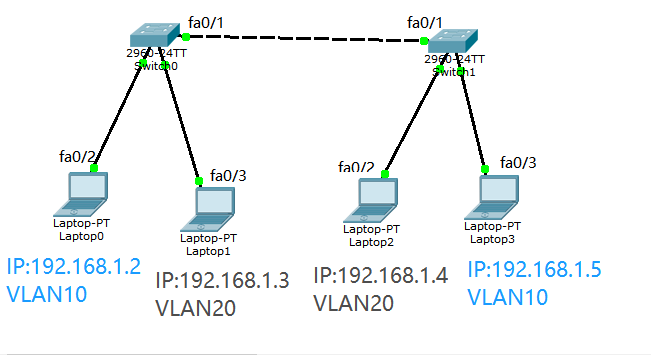

网络拓扑图

配置

配置各个终端地址

使用 Cisco Packer Tracer 模拟器配置好各个Laptop的IP地址和对应的交换机端口

配置二层交换机

连接上交换机的终端，使用enable命令进入管理模式，使用configure命令进入配置模式，可以使用Tab键来快速补全命令

在管理模式下显示交换机当前存在的VLAN

Switch#show vlan

配置交换机0连接电脑的两个端口

Switch(config)#vlan 10 // 创建 vlan 10
Switch(config-vlan)#vlan 20 // 创建 vlan 20
Switch(config-vlan)#exit
Switch(config)#
Switch(config-if)#interface fa0/2  // 进入端口 f0/2 并配置为接入到vlan10 的access 模式
Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 10
Switch(config-if)#exit
Switch(config)#interface fa0/3  //进入端口 f0/3 并配置为接入到vlan20 的access 模式
Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 20
Switch(config-if)#exit
Switch(config)#

配置交换机1连接电脑的两个端口

Switch>en
Switch#conf
Switch(config)#vlan 10 //创建 vlan 10
Switch(config-vlan)#vlan 20 //创建 vlan 20
Switch(config-vlan)#exit
Switch(config)#
Switch(config-if)#interface fa0/2  //进入端口 f0/2 并配置为接入到vlan20 的access 模式
Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 20
Switch(config-if)#exit
Switch(config)#
Switch(config-if)#interface fa0/3  //进入端口 f0/3 并配置为接入到vlan10 的access 模式
Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 10

配置交换机0的端口与交换机2连接

Switch>en
Switch#conf
Switch(config)#interface fa0/24 // 进入端口f0/24  并设置为trun 模式，允许所以vlan通过
Switch(config-if)#switchport mode access
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all

交换机1的配置和上面类似

至此，配置完成，192.168.1.2与192.168.1.5互通，192.168.1.3与192.168.1.4互通
